Centrala filtrowentylacyjna AIRLINE 6P
Nowy produkt
Urządzenie do zastosowania przy trudnych tematach odciągowych: Pył z cięcia plazmą, laserem, tzw. FINE DUST - bardzo drobny pył mający tendencję do zapychania wkładów filtracyjnych, spawania laserowego, itp.

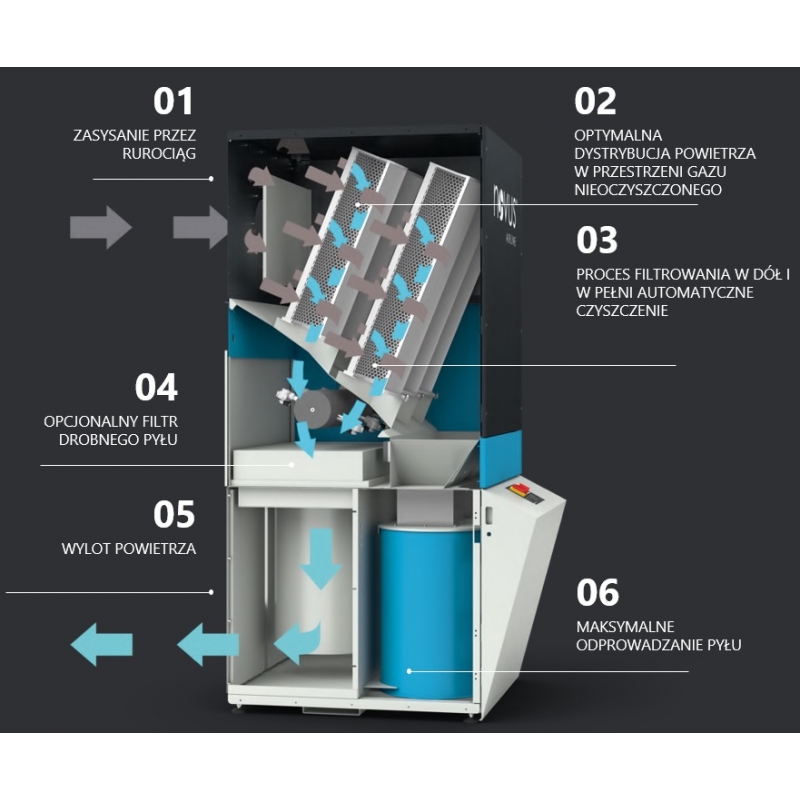

Urządzenie dzięki swojej specjalnej budowie - FILTRY ZAINSTALOWANE POD KĄTEM - wykorzystuje pęd powietrza wlotowego z pyłem, które mija wkłady filtracyjne i w największym stopniu odkłada się bezpośrednio do leja zsypowego a następnie do zbiornika.
BUDOWA URZĄDZENIA zaprojektowana dla trudnych, standardowo zapychających wkłady aplikacji.
System, którego naprawdę potrzebujesz! - Dzięki naszemu wieloletniemu doświadczeniu posiadamy wszechstronne i zrozumienie wszystkich zagadnień związanych z technologią odciągania i filtrowania.
Dlatego idealnie nadajemy się do tego zadania i oczywiście znajdziemy dla Ciebie rozwiązanie AIRLINE, które nie tylko będzie odpowiadać Twoim wymaganiom, ale które zrobi dokładnie to, czego potrzebujesz. Ani więcej i ani tym bardziej mniej.
Prawidłowe usuwanie dymu i pyłu – AIRLINE umożliwia usuwanie różnych rodzajów niebezpiecznego dymu i pyłu z hali produkcyjnej i środowiska pracy. Jednak nie każdy pył jest taki sam, a nawet dym ma różne właściwości.
W związku z tym projekt AIRLINE jest zawsze zależny od specyfiki emisji. Na przykład, w przypadku suchych, swobodnie przepływających pyłów, większe ilości powietrza można uzyskać już przy stosunkowo kompaktowych konstrukcjach. Podczas gdy emisje, które łatwo przylegają do filtrów, muszą być traktowane inaczej.
Różne opcje konstrukcyjne – AIRLINE może być dostarczany w wariantach z czterema lub sześcioma wkładami filtracyjnymi na moduł. Podczas gdy AIRLINE z czterema wkładami ma znamionową wydajność do 4000 m3/h, konstrukcja z sześcioma wkładami filtracyjnymi może osiągnąć wydajność do 10 000 m3/h.
Airline
6P 5000 (1x EC-Turbo)
6P 10 000 (2x EC-Turbo)
Silnik
2x 3,9 kW, EC
4x 3,9 kW, EC
Sieć zasilająca
3 ~ 400 V, 50 Hz System TN-S
Przyłącze
32 A CEE - Wtyczka trójfazowa, 5-biegunowa zgodnie z normą IEC 60309
Zabezpieczenie
32 A na moduł systemu
Maksymalny pobór mocy (ECT*)
7,3 kW
14,6 kW
Nominalny przepływ objętościowy (AP**)
5000 m³/h
10 000 m³/h
Maks. natężenie przepływu (ECT*)
6800 m³/h
13 600 m³/h
Ciśnienie statyczne (AP**) (ECT*)
2800 Pa
Maksymalne ciśnienie (ECT*)
4800 Pa
Pojemnik na pył
2x 200 l (opcjonalnie 2x 30 l)
Poziom hałasu
<75 dB (A)***
Waga, ok.
980 kg
1040 kg
Kolor
RAL 7021 + RAL 5012 + RAL 7035
1. stopień filtrowania filtra głównego
Obszar filtra (w zależności od zestawu filtrów)
84 m² -135 m²
Liczba filtrów na wkład filtracyjny
6
Klasa pyłu dla wkładu filtracyjnego zgodnie z normą DIN EN 60335-2-69
M - skuteczność separacji >99,9 %
Oczyszczanie
inteligentne czyszczenie impulsowe sprężonym powietrzem Multi-Jet
Przyłącze sprężonego powietrza
NW 7,2, 4-6 bar bez oleju i wody
2. stopień filtrowania filtra uzupełniającego/drobno-pyłowego (opcjonalnie)
Klasa filtra
ePM1 80% (F9)/H13/H14
Wymiary (w mm)
B
1350
T
1660
t
1380
H
3070
A
2610
a
775
Złącza
Średnica wlotu
DN300/DN400
Średnica wylotu
DN500 (_RL) lub rozproszony (_DF1/_DF2)
*EC-Turbo **Punkt pracy/ operating point ***Strona tylna z wylotem do orurowania/ backside with outlet into piping
